Général

.Puissance de service / Puissance Max. :7KW/13KW

.Dimension PCB :  50x50---350x450mm (avec l'utilisation d'une seule buse)

.50x50---350x215mm (avec l'utilisation de 2 buses parallèles)

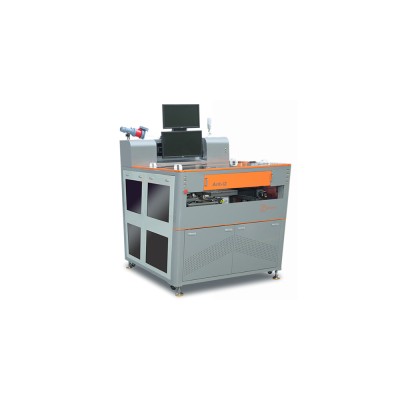

.Dimensions machine : Largeur 1260mm X Profondeur 1640mm X Hauteur 1895MM

.Poids net : 550KG

.Alimentation électrique :3PH 380V 50HZ   MAX 30A - Connecteur 40A d'usine

.Alimentation en air :3-5 bars

.Besoin d'extraction : 200M3/h

Gestion du brasage

.Postes de brasage standard : 1

.Capacité du pot de soudure : 35 kgs

.Contrôle de la température : PID

.Temps de monté en température : environ 50 mins

.Élément chauffant :380 ?

.Puissance de l'élément chauffant: 2.4kw

.Alarme niveau de soudure :de série

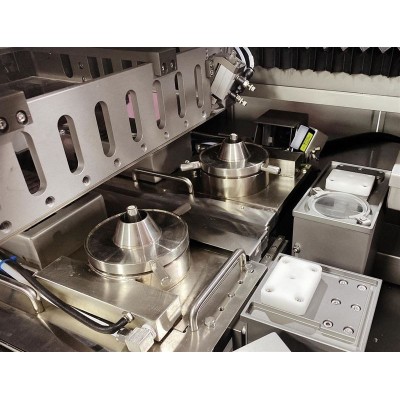

.Vagues :2 indépendantes

.Contrôle de la vague : Par servo moteur et pompe mécanique

Buses de brasage

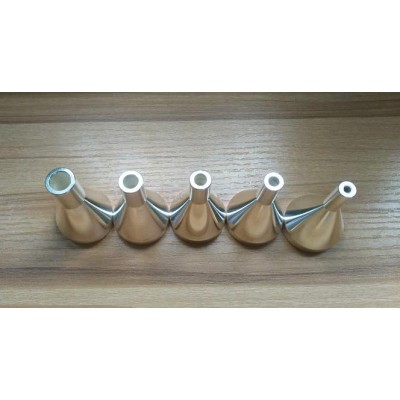

.Buses mini-vague : Ø 4,6,8,10,12mm

.Buses personnalisées : Disponibles

.Matière des buses :Alliage breveté

Gestion de l'inertage (N2)

.Chauffage du N2 :Équipé de série

.Plage de contrôle de la température N2 :0 - 350?  (PID)

.Consommation de N2 par buse :1.5m3/H - besoin total de 3m3/H (Générateur Selmate-4 N2 recommandé)

.Pureté du N2 nécessaire : >99.99%

Gestion du flux

.Buse de flux par pulvérisation : Équipé de série d'une buse à jet plat fabriquée en Allemagne

.Nombre de buses pour le flux : 2 jeux

.Capacité du flux : 1L

.Type de réservoir de flux :Réservoir à pression constante

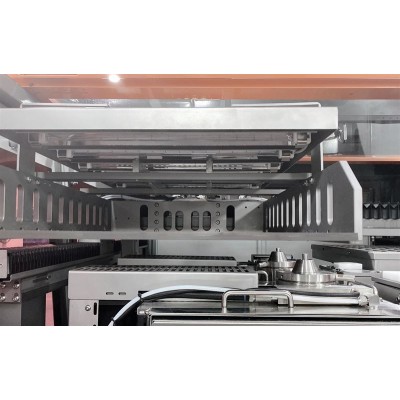

Plateforme robotisée pour le PCB

.Déplacement des axes : X, Y, Z

.Contrôle des axes :Servo moteurs en X, Y et Z

.Précision du positionnement : +/- 0.05 mm

Préchauffage

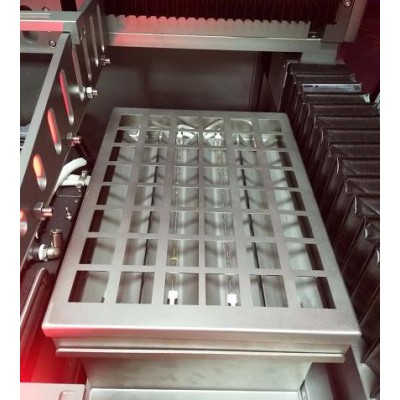

.chauffage IR : 5kw

Système de contrôle

.PC industriel :OUI

.Temps typique d'un programme : 10 minutes

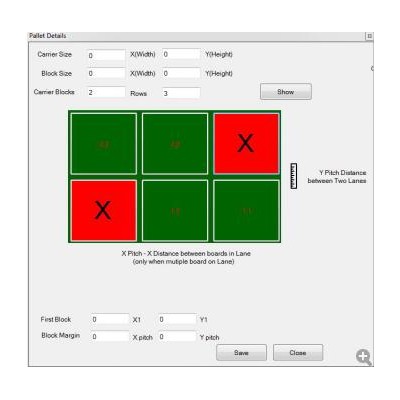

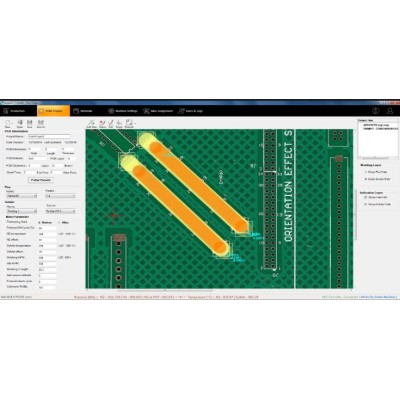

.Méthode  de programmation : Parcours défini sur une image scannée de la carte

.Système de contrôle : PC

Garantie2 ans
