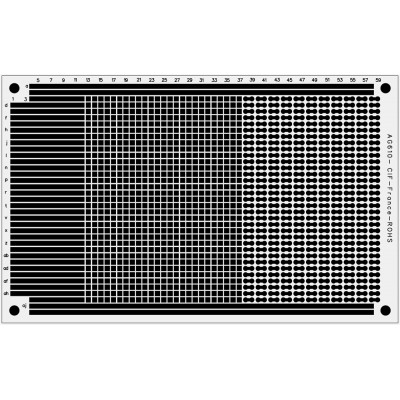

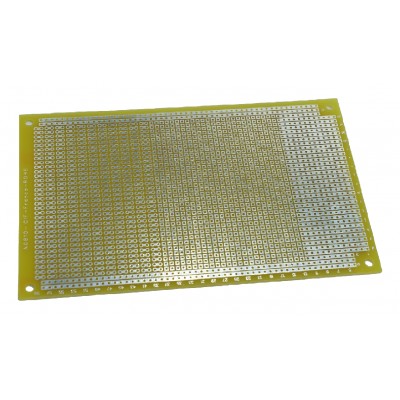

Caractéristiques:

.Dimensions : 100 x 160 mm

.Epaisseur : 16/10 mm

.Cuivre : 35 µm

.Nombre de faces : 1

.Substrat : FR4

.Type de tours : non métallisés

.Finition : étamée

.Percées au pas de 2,54 mm

.Ø -> perçage 1 mm

.Pastilles carrées:  2 mm de côté.

.Doubles pastilles rondes : Ø 2mm

.Isolation mini : 0,54 mm

.Nombre de pastilles : simples = 792 carrées (soit 24*33) / doubles = 363 jumelles (soit 11 x 33)

.Nombre de bandes : 37

.4 trous Ø 4.1 mm pour fixation

.ROHS : oui
