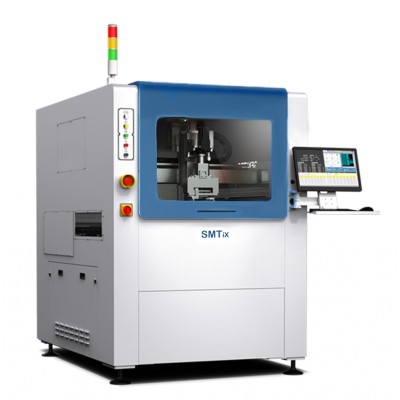

Système automatique de détourage des PCB - DS500

Référence V900240

.Système d'alignement vidéo

.Changeur d'outil automatique

.Double table de travail pouvant être combinées pour offrir une plus grande surface de travail

.Aspiration des poussières possible par le haut ou par le bas (à préciser à la commande)

.Système hors-ligne

Caractéristiques détaillées :

Surface utile d'une table	500*450mm
Méthode de chargement	Arrivée par convoyeur
Méthode de déchargement	Convoyeur
Méthode de transfert	Préhension par la pince robotisée
Sens du mouvement	De gauche à droite ou de droite à gauche
Fonctions de coupe	Cisaillement, ligne droite, forme en L, forme en U, cercle, arc
Spécification du circuit imprimé	Poids = 3Kg, largeur des bords = 3mm, épaisseur 0.8~4mm.
Précision de répétabilité	±0.01mm
Précision de découpe	±0.05mm
Vitesse de déplacement max.	XY : 1000mm/sec, Z : 800mm/sec
Vitesse de découpage	1-100mm/s
Vitesse de la broche	MAX : 60000rpm (ajustable)
Type de changement d'outil	Changeur automatique
Vérification de la casse de l'outil	Inclus
Système d'exploitation	Windows 10
Mode de programmation	Programmation intuitive par saisie d'images couleur par caméra
Méthode de contrôle	Système de contrôle multiaxe de précision
Mode d'entraînement de l'axe XYZ	Servomoteur AC
Taille de l'outil de fraisage	0.8-3.0mm
Alimentation électrique	AC220V 50/60Hz 4kW 1Ø
Alimentation en air	0.6Mpa, 160L/min
Dimensions (LPH)	125218591735mm
Poids	770kg
Système d'aspiration des poussières recommandé	TD300L
