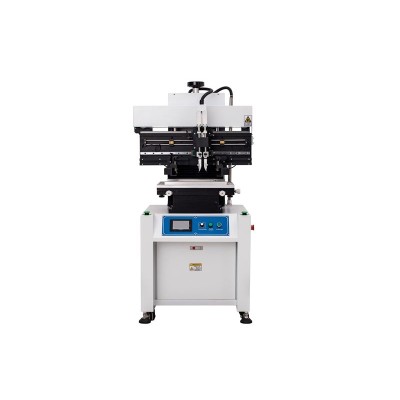

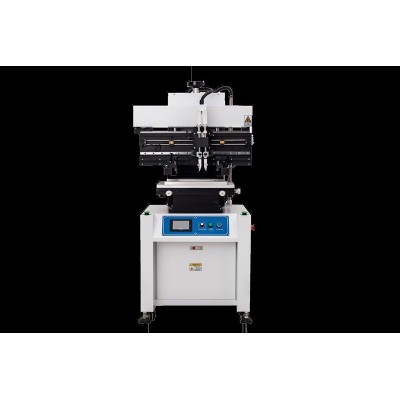

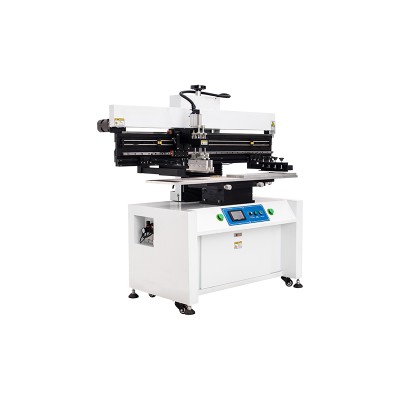

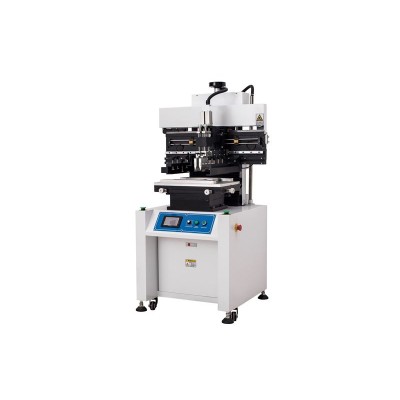

Caractéristiques du système:

.Contrôle par PLC avec écran tactile ;

.Réglage automatique de la hauteur des racles par rapport au pochoir ;

.Réglage de la pression des râcles ;

.Réglage de la vitesse de la râcle ;

.Démarrage sécurisé du processus d'impression à l'aide de deux boutons ;

.Positionnement du PCB à l'aide de pions de positionnement ou de cales pour PCB ;

.Modes d'impression : simple passage, double passage ;

.Démarrage du processus de sérigraphie : semi-automatique, automatique ;

.Fonction de mesure et de comptage du temps d'impression ;

.Fonction d'arrêt d'urgence en cas d'erreurs dans le processus d'impression ;

Spécifications:

.Dimensions maximales du cadre avec pochoir : 1500?550 mm

.Dimensions minimales du cadre avec pochoir : 470x370 mm

.Dimensions max. du PCB : 1200?300 mm

.Dimensions de la table : 1250?320 mm

.Epaisseur du PCB: 0.2-3.0 mm

.Course de la table: ± 10 mm (avant/arrière, gauche/droite)

.Précision/répétabilité de la sérigraphie : ± 0.02 mm

.Vitesse de sérigraphie :0-100 mm/sec

.Positionnement du PCB : manuel

.Alimentation électrique :1 phase, 220 V, 50/60 Hz, 100 W

.Pression pneumatique :4-7 bar

.Dimensions machine : 1800?900?1680 mm
