.Adapté aux petits budgets

.Adapté à toutes les formes des pcb panélisés : bords droits ou non

.Dépanélisation possible avant ou après assemblage des composants, selon outillage

.Usinage des outillages par la machine elle-même

.Formats de cartes maxi (X / Y) : 385 x 580 mm (grand format)

.Dépanélisation par fraisage

Le système est constitué

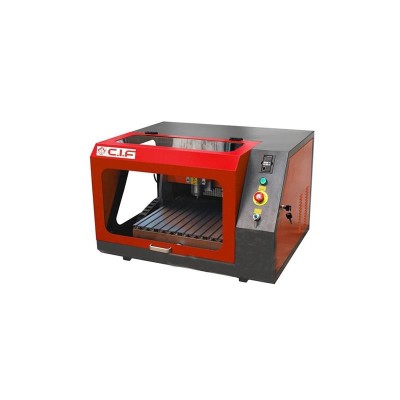

.D'une Technodrill 3 XL (grand format)

.D'une caméra embarquée pour le repositionnement manuel ou par reconnaissance automatique

.D'un système d'aspiration et filtration des poussières

.D'un logiciel de pilotage (GALAAD) permettant d'exploiter des fichiers de dépanélisation au format DXF

.D'un Kit de démarrage

Service (sur demande)

.Possibilité location sur 12 ou 24 mois

.Contrat de maintenance

.Installation et mise en route

.Assistance à la fabrication d'outillages

Spécifications techniques

Interpolation3 axes - 3D

Passage sous axe Z90 mm

Course X. Y.390 x 580 x 60 mm (réel sous outil avec options, ajustement indépendant en Z de la broche

Plateau480 x 785 mm

Résolution0.0015 mm en micros pas (0.059 mil)

Reproductibilité+ ou - 0.005 mm (0.2 mil)

Broche800 W. 10000 à 24000 tr/min

Changement d'outilSemi-automatique en standard (automatique en option, 5, 10 ou 15 outils)

Cadence de percage360 trous / mn (Ø 0.8 mm)

Largeur piste mini0.15 mm (5.90 mil)

Isolation mini0.15 mm (5.90 mil)

Ø percage mini0.3 mm (12 mil)

Vitesse de déplacement100 mm/s maxi

Guidage linéaireVis et douille à billes (pas 5 mm)

Moteur X. Y. Z3 moteurs pas à pas à 1/16 de pas par tour ajustable (3200 pas/tr)

FréquenceJusqu'à 200 KHz

TableAluminium rainuré pour placement rapide

Palpeur positionnement outil sur axe Z     Inclus de série

Alimentation230 V - 50 Hz - 8 A

Masse nette90 Kg

Dim. extérieures (L x l x H)                       850 x 1000 x 670 mm

Niveau sonore< 65 dBA

Capot de protectionde série

Eclairagede série

Livré avecLogiciel GALAAD 3 (Mises à jour gratuites)

SécuritéBridage mécanique et bridage par logiciel

Compatible avec tous les types de fichiers HPGL, ISO, EXCELLON, GERBER, GCODE, DXF,…
