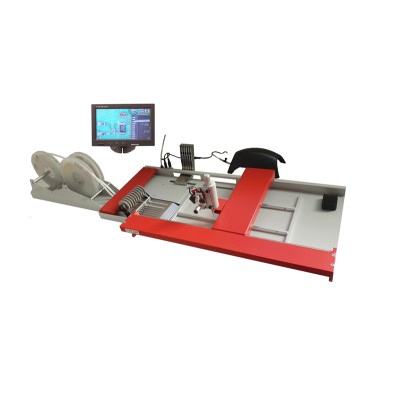

L'EASYPLACER.VL est une station de placement pour CMS qui se caractérise par une ergonomie et des fonctionnalités exceptionnelles.

Placez vos composants CMS à l'aide du bras manipulateur qui coulisse sur les axes X et Y; La tête de préhension fixée sur le portique se déplace en Z et en thêta et permet un placement précis des composants.

La caméra vidéo montée sur la tête de préhension est connectée à un écran couleur 15,6" TFT LCD. Ce dispositif offre à l'opérateur la précision de placement nécessaire pour les composants les plus petits.

La pompe à vide assurant la dépression pour la prise des composants est livrée de série.

Surface de travail utile importante : 350 x 210 mm

Aide au placement avec caméra couleur et écran 15,6" TFT LCD

Précision de placement 0402 au QFP

Possibilité de placer des chargeurs de composants en bande ou en réglette (option)

Support bras très souple garantissant un confort optimal à l'opérateur

Tête de préhension sensible avec rotation des composants sur 360°

Pompe à vide livrée de série

Eclairage de la zone de travail embarqué sur la tête de préhension

Maintien de la carte par barrettes métalliques facilement déplaçables

Avec la table de placement EASYPLACER.VL, placez tous vos composants CMS du 0402 au QFP.

Des chargeurs de composants en bandes ou en réglettes sont également disponibles en option.

Livrée complète avec jeu d'accessoires : caméra et écran couleur 15,6" TFT LCD, pompe à vide, jeu de 2 ventouses de différents Ø (3,5 mm et 6,4mm), 2 aiguilles de préhension (1,37mm et 0,6 mm), 3 barrettes support cartes).

CARACTÉRISTIQUES TECHNIQUES

Format utile de la carte350 x 210 mm

Caméra couleur et écran 15,6" TFT LCD  oui de série

Mouvement de la tête sur les axes X / Y / Z 470 x 240 x 15 mm

Précision de placement0402 au QFP

CadenceJusqu'à 700 composants / heure

Niveau sonore< 70 dB(A)

Pression / débit  0>,024 Mpa / 5 dm3 / min

Dimensions ext. (L x l x H)790 x 390 x 170 mm

Dimensions ext. (L x l x H) + dispositif d'alimentation 1145 x 430 x 195 mm

Masse nette6 Kg

Raccordement électrique230 V - 50/60 Hz

DONNÉES TECHNIQUES DU SYSTÈME DE VISION

Caméra CCD

Angle de vue : 78 °

Capteur CMOS : 1/4 "- 8 Mpx

Résolution vidéo : 1080p / 30fps - Full HD

Moniteur PC

Dimensions de l'écran : grand écran 15,6" TFT LCD (40 cm) 16: 9

Résolution : 1366 x 768 px

Dimensions avec pied : 378 x 281 x 189 mm

Le moniteur PC dispose de paramètres standard (luminosité, contraste, couleur), qui peuvent être ajustés individuellement en fonction des besoins réels.

ACCESSOIRES & OPTIONS POUR MANIPULATEUR EASYPLACER.VL :

- Chargeur universel pour 10 bandes de 8 mm, bandes courtes (Réf V900130)

- Support 10 bandes pour chargeur V900130 (Réf V800036)

- Chargeur classique pour 5 réglettes - CI S08 (Réf V900131)

- Chargeur classique pour 5 réglettes - CI S16 (Réf V900132)

- Set de montage de 12 boîtes à clapet type B3 pour EASYPLACER, tout modèle (Réf V800039)

- Jeu de 12 boîtes à clapet type B3, nouveau (Réf V800045)

- Jeu de 12 boîtes à clapet ESD type B3K, nouveau (Réf V800044)

- Support carte de rechange (Réf V800035)

- Pompe à vide de rechange (Réf V700120)

- Support boîtes à clapet type B3 (Réf V800038)
