Nouvelle solution de métalisation des vias par DCT sans électrolyse
Métallisation des vias avec la solution DCT ProPlating
DCT ProPlating est une technologie éprouvée, conçue pour la métallisation des vias sur des prototypes de circuits imprimés double face et multicouches. Cette solution compacte et efficace offre un fonctionnement rapide et simple. Elle assure des résultats de métallisation conformes et réguliers, avec une excellente stabilité thermique, ce qui en fait une solution idéale pour une métallisation des cartes double face et multicouches.
POINTS FORTS
• Prototypage simplifié
Le système DCT ProPlating, accompagné d’un système de perçage mécanique CNC (tel que Technodrill 3 ou DCT DM350/Hybrido), permet de fabriquer facilement des prototypes de circuits imprimés en interne, en une seule journée. Cette approche accélère la mise sur le marché en éliminant les retards de production et les coûts élevés associés aux ressources externes, tout en garantissant que vos précieuses données de conception restent sécurisées et sous votre contrôle.
• Dépôt de qualité grâce à une technologie de pointe
DCT ProPlating s’appuie sur une technologie de métallisation à base d’argent spécialement développée pour métalliser rapidement des vias aussi petits que 0,4 mm (15 mil) avec un rapport d’aspect allant jusqu’à 1:4. Des trous encore plus petits peuvent être métallisés dans des conditions spécifiques. L’ensemble du processus de métallisation peut être réalisé en quelques minutes seulement, ce qui le rend très efficace pour les cartes double face et multicouches.
• Performance électrique exceptionnelle
La résistance électrique des vias DCT ProPlating est exceptionnellement faible, environ 20 mΩ, en fonction de l’épaisseur du matériau, ce qui garantit d’excellentes performances et une grande fiabilité pour vos applications de circuits imprimés.

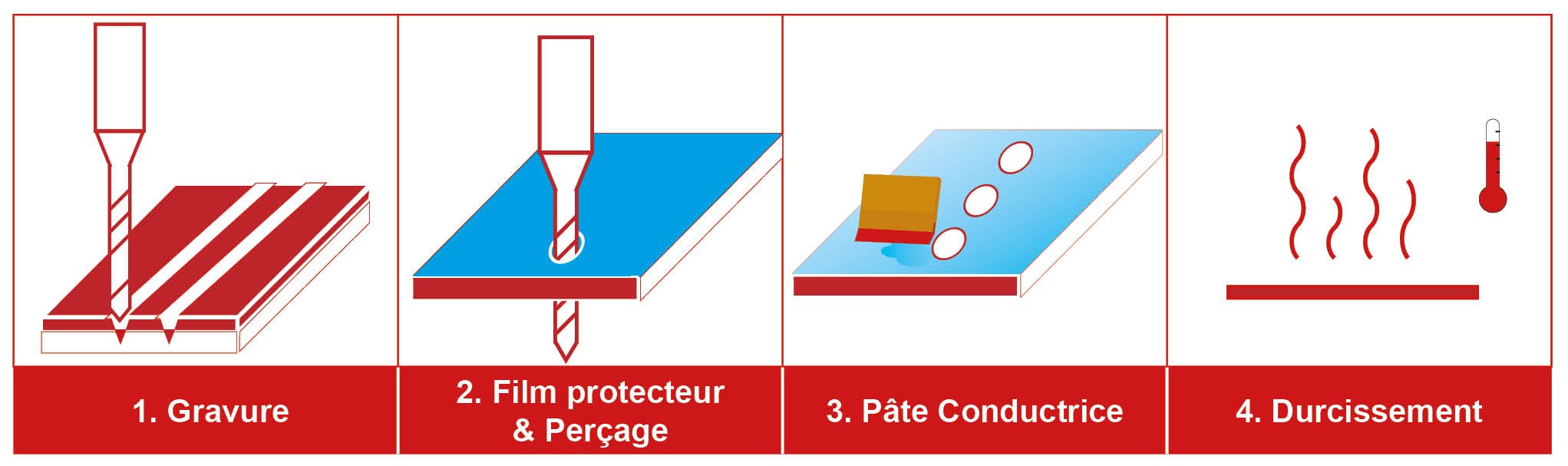

PROCESSUS PROPLATING
Une pâte conductrice (polymère) spécialement mise au point est utilisée pour métalliser rapidement et efficacement les vias. Le processus se déroule selon les étapes suivantes :

-
1. Gravure de la carte
Commencez par graver les pistes et pastilles du circuit imprimé à l’aide d’une CNC de prototypage rapide précise afin de garantir la précision de la conception.
2. Application d’un film et perçage des trous
Appliquez un film protecteur sur la surface gravée du circuit imprimé, puis percez les trous nécessaires à métalliser.
3. Application de la pâte conductrice
Fixez la carte sur une table à vide et utilisez une racle pour appliquer la pâte conductrice sur le film protecteur. Le processus de mise sous vide aspire la pâte à travers les trous pour une couverture efficace. La pâte doit être appliquée des deux côtés de la carte afin de s’assurer que les vias sont entièrement couverts.
4. Polymérisation de la pâte des vias
Une fois la pâte appliquée, retirez le film protecteur et placez la carte dans un four à air chaud pendant 30 minutes à 160°C pour qu’elle durcisse. Une fois refroidie, la carte est prête pour l’installation des composants et les tests.
CARACTERISTIQUES DU PROPLATING
Taille max. du circuit imprimé : 229 x 305 mm (9’’ x 12’’)
Diamètre min. du trou : 0,4 mm (15 mil) jusqu’à un rapport d’aspect de 1 : 4
Nombre de trous métallisés : Aucune limite
Nombre max. de couches : 4
Brasage : Brasure par refusion max. 250°C (482°F), brasure manuelle max. 380°C (716°F)
Types de matériaux de base : FR4, matériaux RF et micro-ondes (y compris les matériaux à base de PTFE)
Temps de traitement : Environ 35 min
Résistance électrique (ø de trou 0,4 - 1,0 mm pour une épaisseur de matériau de 1,6 mm / 63 mil) : Environ 20 mΩ avec un écart type de 7,7 mΩ

Base aspirante de table DCT - VT300
Réf. U900213

Pâte conductrice en pot de 100g - procédé
DCT ProPlating - Réf. U700235
