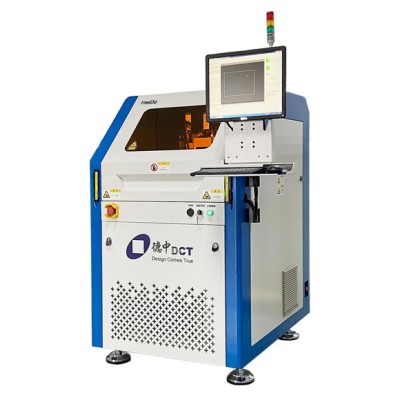

Le système FreeDo est capable de traiter une grande variété de matériaux dans les laboratoires électroniques, libérant ainsi le processus de conception technique. Il peut traiter des circuits imprimés flex-rigides tels que le FR4, le PTFE ou le PI, et s'attaquer sans difficulté à des tâches telles que le perçage et la découpe sur des LTCC, des HTCC et des céramiques.

Associé au puissant logiciel de traitement des données CircuitCAM, au logiciel d'exploitation de pointe DreamCreaTor et au logiciel avancé de conception de circuits imprimés, FreeDo offre aux ingénieurs la plus grande liberté en matière de conception et de prototypage de circuits imprimés, transformant ainsi les concepts de conception en réalité.

Points clefs

.Capable de réaliser des circuits imprimés, des micros-usinages ainsi que des pochoirs

.Double tête Laser et Méchanique

.Précision et efficacité inégalées grâce à l'intégration de la gravure laser, du perçage et du fraisage mécaniques, ainsi que de l'inspection et la mesure optique dans une seule unité.

.Idéal pour manipuler divers matériaux tels que les circuits imprimés souples et rigides, ainsi que les matériaux minces et sensibles, ce qui en fait l'outil de traitement parfait.

.Système de déplacement de pointe doté d'un moteur linéaire pour une résolution et une précision mécaniques maximales.

.Base en granit pour une stabilité et une robustesse maximales

.Compact et puissant

Configuration et options

.Caméra microscopique

.Mesure d'éléments quadratiques (Basic)

.Logiciel de traitement des données CircuitCAM

.Logiciel d'exploitation DreamCreaTor

.Logiciel CAO Edwin

.Plate-forme en granit

.Base aspirante

.Ensemble d'outils de mesure

.Axes X et Y entraînés par un moteur linéaire

.PC de contrôle

.Unité d'aspiration des poussières - option

.Compresseur d'air - option

Caractéristiques techniques
