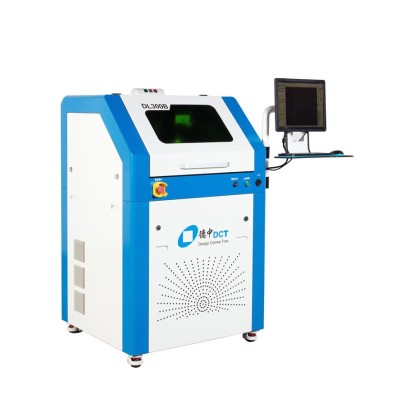

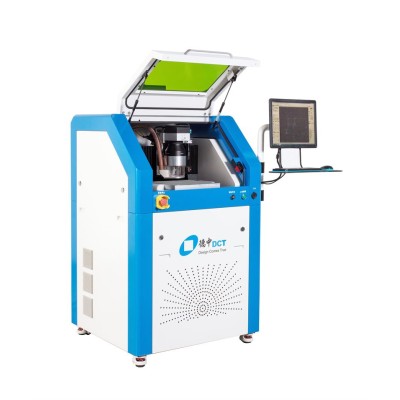

Direct Laser DCT Modèle DL300

Référence DL

Modèle : DL300B - Laser IR

Quantité

Add to wishlist

Cette machine se décline en 3 versions selon le type et la puissance de la source laser.

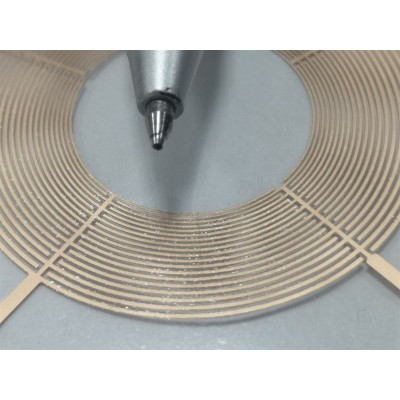

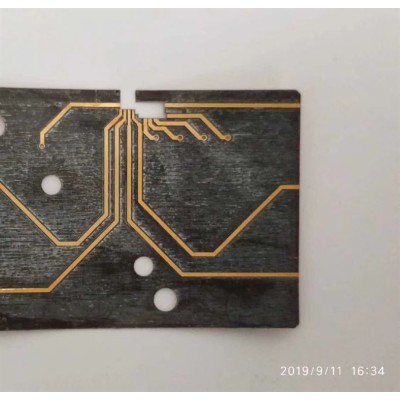

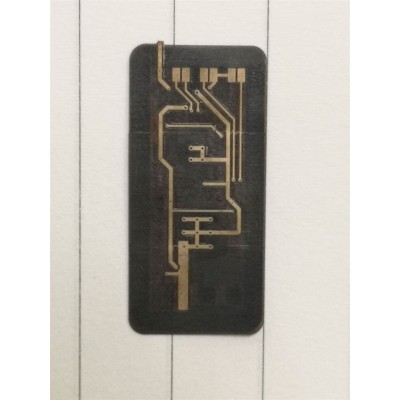

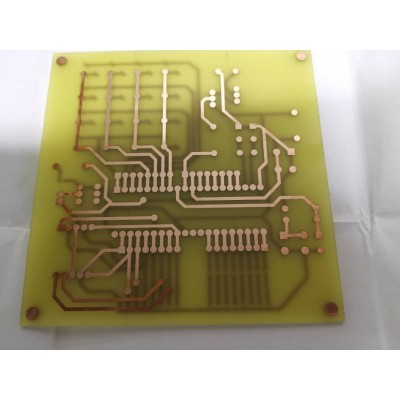

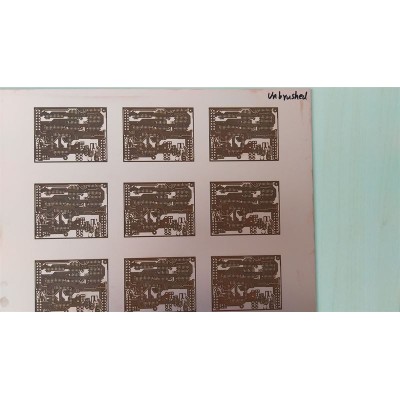

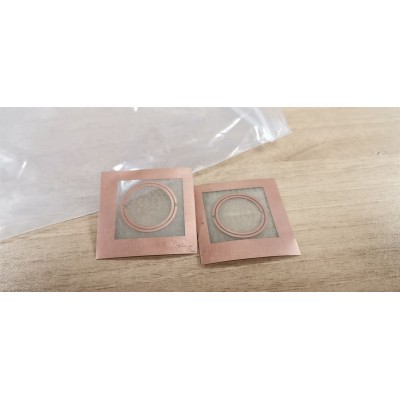

Conçue pour le prototypage rapide de circuits imprimés sur plaque de cuivre, retirer du vernis épargne, découpe de couche (CVL); convient aussi pour le marquage / gravure d'autres métaux tels que métaux rares, matériaux de galvanoplastie, film et revêtement, plastique et céramique.

Point forts

Laser fibré capoté avec refroidissement à air

Table granite X/Y

Logiciel pour le traitement des données: CircuitCAM 7 Laser Plus

Système de vision avec caméra haute résolution

Caméra permettant le positionnement à l'aide de mires

Axes X/Y/Z entrainés par des servomoteurs de haute précision pour DL300B et par moteurs linéaires pour DL300G

Guidages linéaires de Classe C5 pour les axes X, Y, Z

Galvanomètre à balayage (fabriqué en Allemagne)

Lentille télécentriques

Station mobile

PC de contrôle industriel et écran

Unité d'aspiration des poussières

Base à vide

Cache de protection de la lentille

Ligne optique entièrement scellé

La machine se décline en 3 versions:

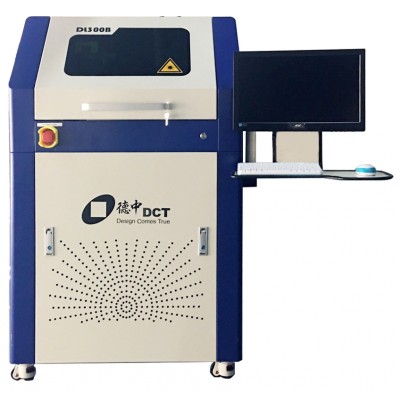

- La version DCT DL300B, équipée d'un laser CAS (1064 nm) de 30W, réf U900042

- La version DCT DL300B-Adv, équipée d'un laser IPG (1064 nm) de 20W, réf U900044

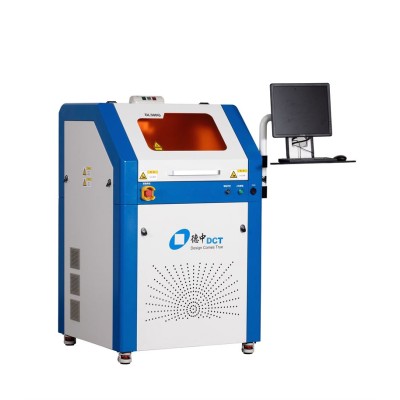

- La version DCT DL300G, équipée d'un laser vert (532 nm) de 35W, réf U900043

Caractéristiques techniques

Modèle	DCT DL300G	DCT DL300B	DCT DL300B-Adv
Référence	U900043	U900042	U900044

Surface de travail	300 x 300 mm
Epaisseur minimum d'une ligne (piste)	20 µm

Isolation Minimum	25 µm	35 µm	35 µm
Vitesse maximum	30 cm² / min	20 cm² / min	20 cm² / min

Type de guidage

Moteur linéaire

Servo moteur

Précision de répétabilité	± 2 µm
Précision de positionnement	± 5 µm
Résolution du galvanomètre	1 µm

Type de laser	Laser vert	Laser CAS	Laser IPG
Longueur d'onde du laser	532 nm	1064 nm	1064 nm

Fréquence d'impulsion du laser

20 - 80 kHz

Type de de laser	Laser vert	Laser CAS	Laser IPG
Rendement moyen du laser	35 W	30 W	20 W

Résolution du déplacement sur la table X/Y	0.5 µm
Fonction d'arrêt automatique lors de l'ouverture du capot	Oui
Air comprimé	Pas d'air comprimé requis

Refroidissement	Refroidisseur intégré	Air
Poids	700 Kg	270 Kg
Dimensions (L x W x H)	1207mm×917mm×1720mm	850 x 900 x 1450 mm

Conditions d'utilisation :

Alimentation électrique	220 VAC / 50 Hz
Puissance principale	1.7 kW
Puissance périphérique	1.5 kW
Température ambiente	25 °C ± 5°C
Humidité	< 60 %

A noter que les spécifications techniques mentionnées pour le système DL300G est valable pour les livraisons à partir de 2023
